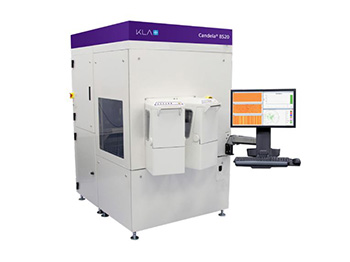

Candela®8720
产品概述: KLA Candela®8720面缺陷检测设备是针对半导体材料的表面缺陷的检查分析仪器。销售联系方式:马云昊 18918393260。
设备简介:


应用:

◆ 硅片Si、化合物(GaAs, InP, SiC, GaN)样片表面缺陷的检查分析,包含微粒、划伤、坑点、污染、痕迹,同时也可以添加PL功能用以检测某些外延EPI缺陷。该设备可以兼容透明片和不透明片。

主要功能:

KLA Candela®8720面缺陷检测设备是针对半导体材料的表面缺陷的检查分析仪器。该设备利用双束激光扫描样品的整个表面,通过5个频道(散射光频道、反射光频道、相移频道、Z频道以及PL频道)的探测器所收集到的信号,快速的将缺陷(包括微粒、划伤、坑点、污染、痕迹等)进行分类,统计每一种缺陷的数量并且量测出相应的缺陷尺寸,后给出整个表面的缺陷分布图以及检测报告。根据预先设定的标准,可以给出检测样品合格与否的判断。同时8720型号可以针对化合物GaN外延材料进行高精度的外延缺陷(极细裂痕,凹坑等)检测,在化合物外延领域拥有很好的市场占有率。

主要特点:

◆ 标准夹具从2英寸到8英寸的样品;

◆ 可用于不透明及透明的材料的表面缺陷检测;

◆ 可侦测的缺陷类型:颗粒,划伤,突起,凹坑,水渍等;

◆ 可侦测化合物GaN外延材料的专有外延缺陷;

◆ 自动传输模式8720;

◆ 高精度的颗粒缺陷灵敏度(60nm直径);

◆ 强大的自动缺陷分类、统计分布和判别软件。缺陷分布图以及检测报告内的每一个缺陷都有4个频道拍到的照片储存在设备内部,这些照片可以辅助技术人员分析缺陷的成因及进行相关验证。

◆ 内部的过滤器可以保证内部的洁净环境为10级,防止内部污染的同时该仪器还能长期保持稳定准确。拥有優秀的售后服务保障体系。

应用行业:

◆ 化合物半导体:GaAs,InP, SiC,GaN

◆ 硅基器件:功率器件,MEMS,射频MEMS

◆ 光通讯:石英材料类
